.,؛×~أم حّروبي والرسم المعماري-الجزء الأول-3

.،؛×~إمتحان نصف الفصل~×؛،.

السلام عليكم ورحمة الله وبركاته ..كيييف حالكم جميعا ...عساكم طيبين ..آااااه مع إني ماكان لي خلق أحط شي ولا لي بارض للمدونة بس قلت يللا أم حريب فزي شوي خخخ ..إنزين كان على أساس إنه يكون الجزء الثالث لمسلسل الهندسة المعمارية عن المشروع النهائي بس بما إني شكلي كارهة المشروع النهائي خخخ ..فذلك اليوم قلت ..لازم أتدرب عالرسم ولا بنسى الأساسيات ..فقلت شو أسوي شو أسوي ..آخر شي قلت بما إن إمتحان نصف الكورس للرسم خبصت فيه وماعرفت أرسمه صح ..قلت ليش ماعيد أرسمه مرة ثانيه منها تدريب منها أتعلم من أغلاطي ومره ألونها كتغيير ..الرسمة بكبرها خذت مني بس ساعتين أما الأسطوانة التعيسة اللي في الرسمة رسمتها بعد أسبوع لأني كرهتها ألف يمين يسار ..شلون تسوينها يا أم حروبي شلون شلون ..فكرت وسويتها بمليون طريقة سألت أخوي تم يقولي طرق كلها جربتها ومافي فايدة وأنا المدمغة ..قلت طريقة الأستاذ ما تنفع هني ..طبعا ماجربتها بس رسمتها فخيالي فما ضبطت وبعدين قلت لأخوي أهو بعد مهندس بس مال طيران يعرف شوي للرسم ..وقالي أشيا أنا أعرفها ..أنا ماشية كل شي صح ..بس هالأسطوانة مو طايعة تصير ..آخر شي استسلمت قلت بجرب طريقة الأستاذ عمليا ..والنتيجة ...صااااااااااااااااااااااااارت (00)

وسبق وقلتلكم ..إني بقولكم عن French curve وشلون نستخدمه ..فالحين براويكم كيف رسمت الأسطوانة به ..

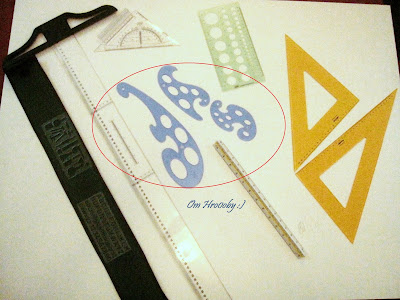

أول شي شو هو French curve ..الله يسلمكم هي مسطرة بس مو سيدة عويا الله يهديها خخخخ ..يعني مسطرة لرسم المنحنيات ..وصورتها اللي عليها دائرة هالمساطر الزرقا..

قبل لأراويكم الطريقة ..خل نعيد الذكريات شوي ..هذي صور امتحان نصف الكورس ..هذي من فوق ..

وهذا شكل المبنى من الجوانب ...

وأخيرا هذا هو الشكل النهائي للمبنى ..مادري إذا هو مبنى أصلا بس شكل معقد عشان ما ننجح خخخخ

وهذي رسمتي في الإمتحان بلا فخر (--")...


والحين نبدا...أول شي طبعا رسمت المبنى كله من طق طق لييين قبل السلام عليكم ..لأني مارسمت الأسطوانة ..



الخطوة1...نرسم نصف دائرة ..نصف قطرها خذته من الأوراق اللي معطينا إياهم ..واللي هو 2.5 سم...بعدين نقسم نصف الدائرة لزوايا كل زاويه تكون ْ30ْْ..بعدها نقيس نقاط التقاطع بالطول والعرض

الخطوة2...مثل ماشفتوا من أول رسمة إني رسمت مربع على قاعدة الأسطوانة جذي يكون أسهل ..وبعدها رسمت نقاط التقاطع حسب نصف الدائرة ..وبعدين يبت French curve وحاولت أحصل المنطقة اللي توصل بين النقاط الحمر ..وبعدين رسمت عليها

جذي رسمت نصف الدائرة ..وشوفوا شلون نرسم نقاط التقاطع ..

ونكرر العملية في النصف الثاني ..

وبعدها ..رسمت مكعب ..وعدت الطريقة بس فوق وبعدها وصلت بين الدائرتين ..حتى ضبط شكل الأسطوانة ..في شي غلط عالطرف للحين أحس جي ..يمكن تلاعب بصري ..

وطبعا الخطوات السابقة كلها كانت في ورقة منفصلة تجنبا للمجازفة ..وعدتها على الرسمة الأصلية ..وهذي النتيجة ..وأخيرا رسمنا السلام عليكم خخخخ

وبعد التلوين ..نفس الحالة واجهت مشاكل في تلوين الأسطوانة ..لأن يبالي أعيد رسمها بالمسطرة

وتتدا هذي النتيجة النهائية ^^

وانتهى درس اليوم عن French curve...والدرس اللي تعلمته أنا هو (لا تقول لأي شي إنه ما يصلح قبل لا تجربه ..فالتجربة خير برهان ^^)ونلقاكم في الحلقات القادمة من مسلسل أم حرّوبي والهندسة المعمارية ^^
أتمنى إنكم استفدتوا واستمتعتوا
ودمتم سالمين ~
